雷蒙磨结构、工作原理及生产工艺

雷蒙磨是非金属矿物深加工的重要设备之一，因性能稳定、适应性强、性价比较高，结构简单，经久耐用，产量高，细度适中，适用性广，而深受广大用户的欢迎，国内应用较多、较广的粉磨设备之一。

一、结构与工作原理

该设备出粉结构主要由大旋风分离器、集料斗、螺输送机和锁气器4大部分组成。

经过雷蒙磨粉机主机研磨后的粉末随鼓风机的风流而运动，经置于主机上方的分析机进行分级，细度合乎规格的粉末，随风流从切线方向进人大旋风分离器，由于气流进行高速旋转，在旋转中产生很大的离心力，将大部分粉末甩向器壁，失去速度，沿壁落人集料斗与气体分开;旋转的气流随圆锥体的收缩向中心靠拢，气流达到旋风分离器底部的锥度就开始旋转上升，形成一股自上而下的螺旋线运动，由大旋风分离器上部排出，再经回气管吸人风机，然后由风机出口将气体通人雷蒙磨粉机主机回气箱内，这样就形成了一个循环系统，物料不断地被粉碎研磨，又被气流不断地带走，构成了一个输送粉料的系统。整个系统是封闭循环的，且二氧化钦粉末输送系统处于负压状态。

雷蒙磨粉机工作原理是：将需要粉碎的物料从机罩壳侧面的进料斗加入机内，依靠悬挂在主机梅花架上的磨辊装置，绕着垂直轴线公转，同时本身自转，由于旋转时离心力的作用，磨辊向外摆动，紧压于磨环，使铲刀铲起物料送到磨辊与磨环之间，因磨辊的滚动碾压而达到粉碎物料的目的。

二、雷蒙磨粉碎钦白工艺

转窑般烧后的二氧化钦(下面简称落窑况)，山斗式提升机垂直输送到储料斗，再由给料机把物料定量、均匀、连续地送入需蒙磨主机粉碎。雷蒙磨主机内装有磨圈和磨辊，磨圈固定在机座上，磨辊则自由悬挂在竖轴顶端十字形悬辊架上。磨辊既能烧竖轴旋转，又能绕磨辊油自转。雷蒙磨运转时，刮刀扬起送入磨机的物料。磨辊受离心力作用，紧贴在磨圈表面击碎、挤压和研磨物料。粉碎的细粉巨1鼓风机鼓入的风流从主机上部吹出，由置于主机上方的分级机进行分级。细度不合格的粗粒子留在主机内继续粉碎，细度合格的钦白随风流通过上开管进入主旋风收集器。成品经放料阀和出粉管排出，计量包装。

分离出绝大部分钦白的风流从主旋风收集器排出后，经回风管流回鼓风机，整个风流系统密闭循环，物料在负压状态下流动。粉碎时，落窑品含有的微量水分变成蒸气。运行时，风流各连接部位不严密，部分气休漏入系统；进料时夹带部分空气，运行时温度升高，气体体积膨胀等原因，导致循环风流中风量不断增加。这部分增加的风盘由通风机经余风管抽入副旋风收集器，再经布袋捕集器排出。风流夹带的成品细粉，则由副旋风收集器和布袋捕集器收集后计量包装。

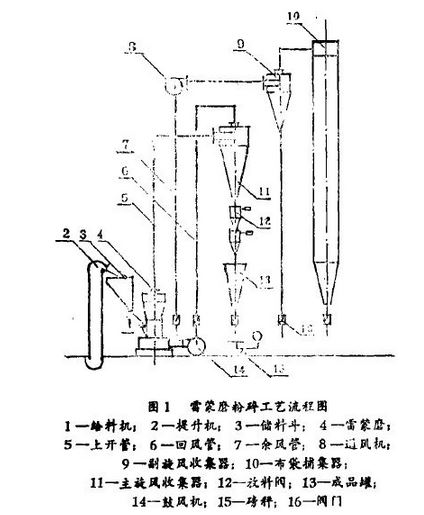

雷蒙磨粉碎工艺流程见图1。

我公司不同规格型号的超细雷蒙磨满足您的不同需求，设备工作性能高、节能、精确、质量达到了较高的标准，能够有效改善国内钛白粉加工质量较低的现象，市场前景广阔，价格公道，欢迎前来参观选购。
