格子球磨机特点与工作原理

发布时间:2013-01-17 16:29:35

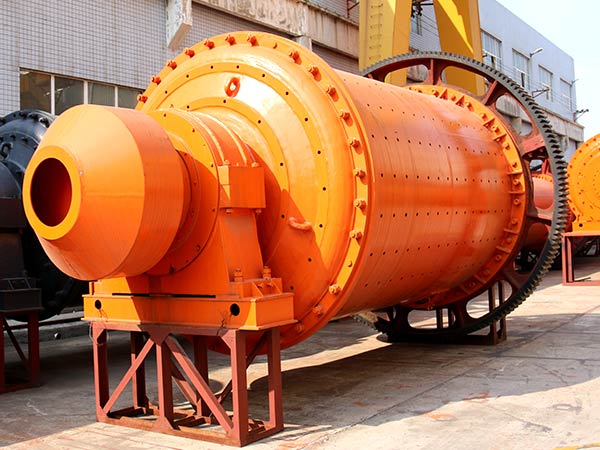

球磨机设备是我公司生产的一个代表产品，该产品的种类很多，其中包括格子球磨机。那么格子球磨机自己本身有什么特点呢？它又是怎样工作的呢？

格子球磨机自身的特点

1.传动采用滚动轴承代替滑动轴承，摩擦力大大降低，起动容易、节能显著；

2.出料端采取了锥体设计，这样既增加了容积，又迫使锥体端的钢球分级，愈接近出口，钢球直径愈小，增加了反复研磨的作用，便物料的精细程度进一步提高；

3.采用沟槽式环型衬板，增加了球矿接触表面，加强了研磨作用，且对矿石有提升能力，降低了功率，提高了球磨机研磨效率；

4.采用整体机架，便于土建施工和设备安装。

该设备的工作原理

在排矿端的带有中空轴颈的端盖内，装有轴承内套和排矿格子。排矿格子由中心衬板、格子衬板和簸箕形衬板等组成。在端盖的内壁上铸有八根放射状的筋条，将端盖分成八个扇形室，在每个扇形室内安装簸箕形衬板，并用螺钉固定在端盖上，然后将格子板安装在由簸箕衬板所形成的每个扇形室上。格子衬板有两种结构形式：一种是由两块合成一组，由楔铁压紧，楔铁则用螺钉穿过筋条固紧在端盖上，中心部分用中心衬板止口托住，以免它们倾斜和脱落；另一种是把两块合成一块，直接用螺钉固定。中心衬板是新形的，它由两块组成，用螺钉固定在筋条上。

格子衬板上的孔是倾斜排列的，孔的宽度向排矿端逐渐扩大，可以防止矿浆倒流和粗粒堵塞。矿浆在排矿端下部通过格子衬板上的孔隙流入扇形室，然后随筒体转到上部并沿孔道排出。中空轴颈内镶有耐磨内套，且一端制成喇叭形叶片，以便于引导矿浆顺叶片流出磨机。
