介绍磨机大齿轮的一种防变形加工工艺

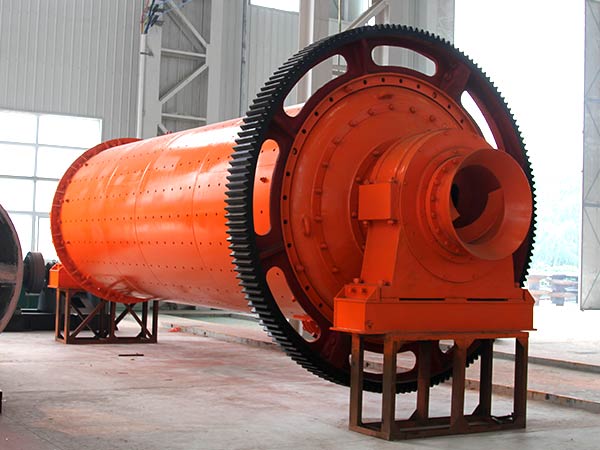

磨机是一种应用广泛的粉磨设备。大齿轮是磨机的主要传动部件，其一般采用辐板结构，由两个半齿圈组合而成，这种结构决定了大齿轮在加工过程中会产生很多变形，从而影响大齿轮的加工精度，并导致一些其他影响磨机工作的问题。针对磨机大齿轮在加工过程中易出现变形的情况，本文介绍一种防变形加工工艺，即“四划三热三铣三车两滚”的加工工艺，对加工磨机大齿轮有一定的参考价值。

“四划三热三铣三车两滚”的工艺流程如下：

毛坯→划线（十字线、外圆线、结合面线、腰线）→粗铣接合面→焊工艺筋板连接两半齿圈→粗车→探伤→拆开→调质→划线（十字线、外圆线、结合面线、腰线）→半精铣接合面→焊工艺筋板连接两半齿圈→半精车→粗滚齿→拆开→割掉铸造拉筋→人工时效→划线→精铣接合面→钻、扩接合面上各孔→连接两半齿圈→精车→划骑缝销孔线→钻、扩、铰骑缝销孔→固定骑缝销轴→静滚齿→划其余孔中心线→钻、扩、铰孔齿棱边倒钝→拆开→加防变形保护工装。

该加工工艺综合考虑了减少加工变形及降低加工成本两方面的因素，是比较合理的。按上述工艺流程加工出来的磨机大齿轮，能较好地保证大齿轮加工后有较高的加工精度及很小的变形量，可保证磨机的传动平稳性，提高磨机的承载能力和延长磨机的使用寿命。此外，该加工工艺对其他大齿轮加工具有一定的参考价值。
