发布时间:2015-03-30 10:00:48
目前很多企业采用球磨机生产矿渣微粉，但是由于矿渣的易磨性差，微粉比表面积要求达到400㎡/kg以上，一般矿渣微粉产量只有水泥产量的1/3，粉磨效率低，电耗高，因此如何在保证产品性能的前提下提高球磨机的粉磨效率是非常必要的。随着矿渣微粉技术的研究的深入，我们分析球磨机粉磨矿渣的特殊性、产品的技术要求等，对现行球磨机进行相应的技术改造，从而达到提高粉磨效率，降低生产成本的目的。
与粉磨水泥相比，粉磨矿渣微粉表现为矿渣入磨粒度小（一般不超过5mm），易磨性差（仅为熟料的2/3），比表面积400㎡/kg以上（水泥350㎡/kg左右），且颗粒级配集中在2~20μm（水泥3~30μm），45μm的筛余不超过5%，矿渣在磨内的停留时间较长，粉磨效率低。因此，一般情况下，同规格磨机粉磨矿渣微粉产量仅是普通水泥产量的1/3。
开流球磨机无论粉磨何种物料（水泥或矿渣），在正常情况下，物料从进料口到出料口，其颗粒都是由粗变细，直至合格出磨，形成一个合理的细度梯度，在筛余曲线上表现为有一定的斜率曲线。一般一仓均采用钢球做研磨体，在粉碎过程中，钢球做抛落运动，此时，物料和研磨体之间是无序的点接触冲击，也就是钢球不只是对物料粉碎，很多情况下，钢球之间也产生互相冲击，所以粉碎效率低、粒度均匀性差，表现为在整个粉磨过程中的过粉磨现象，产品颗粒分布宽，且产品细度（比表面积）要求愈细，过粉磨现象越严重。由此可见，磨机一仓的粉碎效果直接影响进入二仓的粒度均匀性，从而影响磨机的粉磨效率及产品的性能（产量和质量）。在粉磨矿渣微粉时，由于粒度小、易磨性差，一仓的粉碎效果就显得更为重要。
针对上述问题，如果改变一仓粉碎状况，采用一种新研磨体，对矿渣进行选择性粉碎，即先粉碎大颗粒，再粉碎小颗粒，从而将矿渣粉碎成粒径小而均匀的颗粒，即可为后续的研磨创造更好的条件。

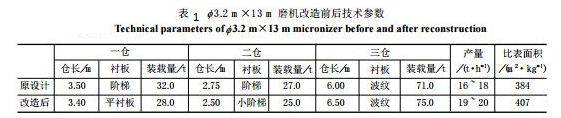

目前粉磨矿渣微粉常用的球磨机为Ф3.2m×13m三仓开路长磨，该磨机有效内径为2.90m，隔仓板为一、二仓单层筛分板，二、三仓为双层筛分板。表1为某企业磨机改造前后的有关技术参数，表2为矿渣微粉检测结果。
.JPG)
.JPG)

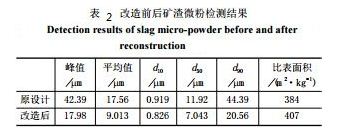

从表2可以看出，改造效果比较明显，矿渣微粉的产质量都得到了提高，其颗粒结构也发生了变化，有利于其活性的发挥。
经过改造后表明，钢棒粉碎能力较钢球强，不仅可以提高粉碎效率，还可以改善颗粒级配，出料颗粒小而均匀，适用于开路长磨一仓的研磨体，实际生产证明可用于矿渣微粉生产；筛分隔仓板改进后可有效解决开路磨存在的过粉磨现象，改善矿渣微粉的颗粒组成，提高磨机研磨能力；系统工艺参数优化设计后，可使磨机粉碎与研磨能力达到平衡，提高了磨机的产量，改善了产品质量，从而达到提高磨机技术经济指标的目的。
目前很多企业采用球磨机生产矿渣微粉，但是由于矿渣的易磨性差，微粉比表面积要求达到400㎡/kg以上，一般矿渣微粉产量只有水泥产量的1/3，粉磨效率低，电耗高，因此如何在保证产品性能的前提下提高球磨机的粉磨效率是非常必要的。随着矿渣微粉技术的研究的深入，我们分析球磨机粉磨矿渣的特殊性、产品的技术要求等，对现行球磨机进行相应的技术改造，从而达到提高粉磨效率，降低生产成本的目的。
与粉磨水泥相比，粉磨矿渣微粉表现为矿渣入磨粒度小（一般不超过5mm），易磨性差（仅为熟料的2/3），比表面积400㎡/kg以上（水泥350㎡/kg左右），且颗粒级配集中在2~20μm（水泥3~30μm），45μm的筛余不超过5%，矿渣在磨内的停留时间较长，粉磨效率低。因此，一般情况下，同规格磨机粉磨矿渣微粉产量仅是普通水泥产量的1/3。
开流球磨机无论粉磨何种物料（水泥或矿渣），在正常情况下，物料从进料口到出料口，其颗粒都是由粗变细，直至合格出磨，形成一个合理的细度梯度，在筛余曲线上表现为有一定的斜率曲线。一般一仓均采用钢球做研磨体，在粉碎过程中，钢球做抛落运动，此时，物料和研磨体之间是无序的点接触冲击，也就是钢球不只是对物料粉碎，很多情况下，钢球之间也产生互相冲击，所以粉碎效率低、粒度均匀性差，表现为在整个粉磨过程中的过粉磨现象，产品颗粒分布宽，且产品细度（比表面积）要求愈细，过粉磨现象越严重。由此可见，磨机一仓的粉碎效果直接影响进入二仓的粒度均匀性，从而影响磨机的粉磨效率及产品的性能（产量和质量）。在粉磨矿渣微粉时，由于粒度小、易磨性差，一仓的粉碎效果就显得更为重要。
针对上述问题，如果改变一仓粉碎状况，采用一种新研磨体，对矿渣进行选择性粉碎，即先粉碎大颗粒，再粉碎小颗粒，从而将矿渣粉碎成粒径小而均匀的颗粒，即可为后续的研磨创造更好的条件。
目前粉磨矿渣微粉常用的球磨机为Ф3.2m×13m三仓开路长磨，该磨机有效内径为2.90m，隔仓板为一、二仓单层筛分板，二、三仓为双层筛分板。表1为某企业磨机改造前后的有关技术参数，表2为矿渣微粉检测结果。
从表2可以看出，改造效果比较明显，矿渣微粉的产质量都得到了提高，其颗粒结构也发生了变化，有利于其活性的发挥。
经过改造后表明，钢棒粉碎能力较钢球强，不仅可以提高粉碎效率，还可以改善颗粒级配，出料颗粒小而均匀，适用于开路长磨一仓的研磨体，实际生产证明可用于矿渣微粉生产；筛分隔仓板改进后可有效解决开路磨存在的过粉磨现象，改善矿渣微粉的颗粒组成，提高磨机研磨能力；系统工艺参数优化设计后，可使磨机粉碎与研磨能力达到平衡，提高了磨机的产量，改善了产品质量，从而达到提高磨机技术经济指标的目的。
