预防圆锥破碎机超负荷停车的措施

某厂破碎车间中碎设备采用的是圆锥破碎机，它虽然可以挤满给矿，但常常在矿石较硬或含水份较多时，因给矿量过大而发生超负荷跳闸停车事故，使破碎腔中夹住大量矿石，此时须花费大量人力和时间去清除，既影响了生产的正常进行，又增加了工人的劳动强度。同时对设备的寿命也有很大的影响。在技术革新中，该厂采取了超负荷时自动停止给矿的措施，经过一年的实践证明，效果良好，大大减少了跳闸停车事故。下面就该厂的措施进行介绍。

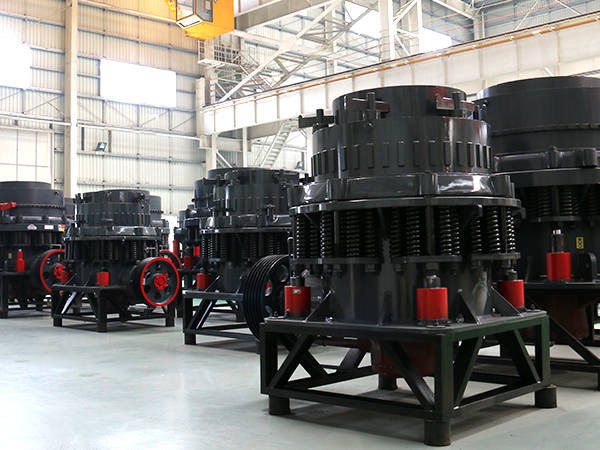

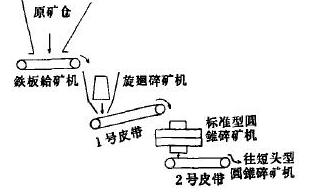

为了便于介绍这一方法，将部分破碎设备的联系情形示于图1。

图1

这一方法的基本原理，是当圆锥破碎机的负荷显著升高而未达到跳闸电流时，自动停止给矿，破碎机继续运输，待负荷下降到正常状况后自动恢复抬矿。控制线路如图2所示。

图2

1PM过电流（超负荷）继电器是控制圆锥破碎机的，定为350安培延时20秒跳闸；2PM控制圆锥破碎机的给矿皮带，定为250安培延时15秒使给矿皮带停车。这两个过电流继电器相串联。JS时间继电器是控制给矿皮带自动恢复给矿的。

该装置的动作程序是：当圆锥破碎机负荷过大时，电动机的电流升高，达到250安培时，2PM过电流继电器的常闭接点打开，接触器1лM断电，给矿皮带电动机停车。2Pл中间继电器也同时断电，其常开接点闭合。1лK是1PM继电器上的常开接点，此时圆锥破碎机处于运转状态，故1лK是闭合的，给矿皮带停车后JS时间继电器走动，10秒钟后其常开接点阴闭合，给矿皮带恢复给矿。

给矿皮带与铁板给矿机连锁，给矿皮带开车或停车，铁板给矿机亦随之开车或停车。JS时间继电器规定10秒闭合，是根据破碎腔内挤满之矿石在10秒钟内可以全部碎完而定的，这个时间可以根据具体情况而进行调整。

由上述情形图及动作程序叙述可知，该厂采取的预防超负荷停车措施是非常合理的，且该厂已通过实践证实，这一措施不仅大大减少了跳闸停车事故，保征了正常生产，而且为破碎工序的集中控制和自动化准备了条件。

某厂破碎车间中碎设备采用的是圆锥破碎机，它虽然可以挤满给矿，但常常在矿石较硬或含水份较多时，因给矿量过大而发生超负荷跳闸停车事故，使破碎腔中夹住大量矿石，此时须花费大量人力和时间去清除，既影响了生产的正常进行，又增加了工人的劳动强度。同时对设备的寿命也有很大的影响。在技术革新中，该厂采取了超负荷时自动停止给矿的措施，经过一年的实践证明，效果良好，大大减少了跳闸停车事故。下面就该厂的措施进行介绍。

为了便于介绍这一方法，将部分破碎设备的联系情形示于图1。

图1

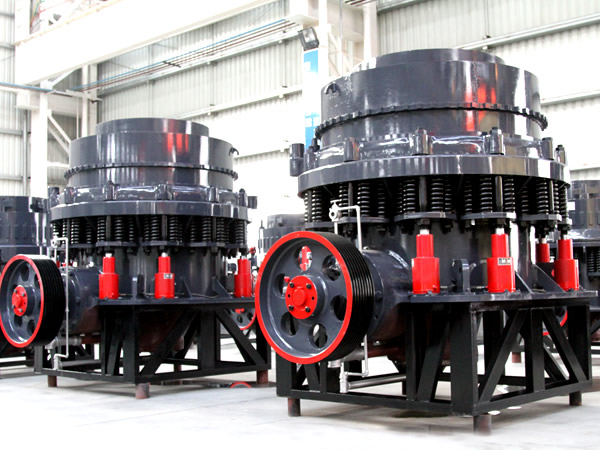

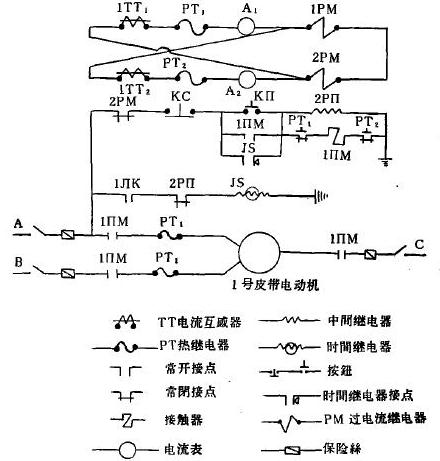

这一方法的基本原理，是当圆锥破碎机的负荷显著升高而未达到跳闸电流时，自动停止给矿，破碎机继续运输，待负荷下降到正常状况后自动恢复抬矿。控制线路如图2所示。

图2

1PM过电流（超负荷）继电器是控制圆锥破碎机的，定为350安培延时20秒跳闸；2PM控制圆锥破碎机的给矿皮带，定为250安培延时15秒使给矿皮带停车。这两个过电流继电器相串联。JS时间继电器是控制给矿皮带自动恢复给矿的。

该装置的动作程序是：当圆锥破碎机负荷过大时，电动机的电流升高，达到250安培时，2PM过电流继电器的常闭接点打开，接触器1лM断电，给矿皮带电动机停车。2Pл中间继电器也同时断电，其常开接点闭合。1лK是1PM继电器上的常开接点，此时圆锥破碎机处于运转状态，故1лK是闭合的，给矿皮带停车后JS时间继电器走动，10秒钟后其常开接点阴闭合，给矿皮带恢复给矿。

给矿皮带与铁板给矿机连锁，给矿皮带开车或停车，铁板给矿机亦随之开车或停车。JS时间继电器规定10秒闭合，是根据破碎腔内挤满之矿石在10秒钟内可以全部碎完而定的，这个时间可以根据具体情况而进行调整。

由上述情形图及动作程序叙述可知，该厂采取的预防超负荷停车措施是非常合理的，且该厂已通过实践证实，这一措施不仅大大减少了跳闸停车事故，保征了正常生产，而且为破碎工序的集中控制和自动化准备了条件。
