振动磨机的结构及运动过程分析

振动磨机是一种磨碎能力很强，产品粒度可达很细（几个微米）的磨矿设备。按照振动特点可分为惯性式和偏旋式。按照筒体数目又可分为单筒式和多筒式。本文主要分析惯性式振动磨机和偏旋式振动磨机的结构和运动过程。

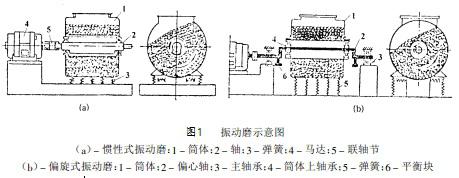

图1为惯性式和偏旋式振动磨机的示意图。

惯性式振动磨机的主轴安装在磨机筒体两端的滚动轴承内，此轴即为磨机的振动器。当电动机通过弹性联轴节使主轴转动时，由于主轴中部是偏心的，它就产生了激发并维持筒体振动的离心惯性力。在它的作用下，使支承在弹簧上的磨机筒体发生振动。筒体上任一点的运动轨迹近似一椭圆，此椭圆的长轴接近于垂直，而短轴接近于水平方向。但作高频振动时，其运动轨迹可认为是一圆曲线。

偏旋式振动磨机的筒体是通过轴承装在有偏心轴颈的轴上，当安在主轴承中的偏心轴旋转时，则偏心轴颈的顶点强迫筒体作圆轨迹振动。钢球在筒体内的运动情况，显然与普通球磨不同，由图1可清楚地看到，它们的运动方向是与筒体的振动方向相反，例如筒体作顺时针方向的圆振动，则钢球是按逆时针方向作封闭曲线的循环运动。除了这种总的循环外，尚有自转运动。给入磨机内的待磨物料在高频冲击和研磨作用下，被磨细而排出。
