如何改进管磨机滑履支撑平底板的加工工艺？

管磨机滑履支撑平底板存在燕尾滑键结构，按传统工艺加工工时占用多、加工精度低。经工艺改进，设计完成燕尾盘铣刀，可实现燕尾滑键的一次成形加工，降低了制作成本，提高了工作效率。

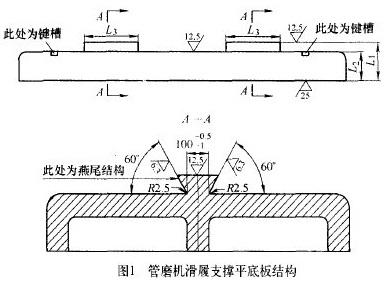

滑履支撑平底板的结构如下图

改进后的加工工艺

一次成形燕尾盘铣刀的设计及使用：盘铣刀锥角与平底板燕尾滑键斜面倾角相同；刀片交错排布，刀具旋转即可加工出完整斜面；刀片设计为两种形式：一种是旋转方向两侧直边均有刃刀片；另一种是旋转方向直边及底边有刃，且底边带R角的刀片形式。

改进后的加工工艺划所有平面的加工线及中心线→龙门镗铣床上用燕尾盘铣刀加工尺寸L1下表面→工件翻个，用燕尾盘铣刀加工尺寸L1及尺寸L2上表面→加工燕尾滑键斜面，同时加工出燕尾R2.5mm圆角→棒铣刀加工燕尾滑键尺寸L3两侧端面及L2上表面键槽。

改进后的加工工艺只占用龙门镗铣床即可完成平底板平面、燕尾滑键及键槽的全部加工工序，无需更换机床，无需人工修磨，占用工时96h。

工艺改进后的使用效果

①降低了制作成本。燕尾盘铣刀成形加工平底板仅需工时96h，与传统加工工艺比较效率提高1倍。用此方法加工的平底板，单件工时可以节省96h。

②提高了加工精度。改进后的加工工艺，使用燕尾盘铣刀一次加工完成燕尾滑键斜面的加工，外形尺寸及表面粗糙度均可达到图样要求。避免了人工修磨对表面精度的影响，同时节省了人工消耗。

燕尾盘铣刀的应用，改进了管磨机滑履支撑平底板的加工工艺，实践检验证明，有效提高了加工精度，降低了制作成本。此种加工工艺亦可用于其他同类工件的加工制作中，为企业带来更大的效益。
